1、A.B.C型立式多級筒袋式冷凝泵概述：
立式多級冷凝泵是我公司引進日本日立制作所設計、制造技術發展起來的系列產品，適用大型火力發電廠火電熱力系統中輸送凝汽器內的凝結水的凝結水泵，包括有100、125（145）、200、300、600、1000MW汽輪發電機組用的各種規格。也可用作汽蝕余量要求低的裝置或安裝地面受限制的抽送物理、化學性質類似于清水的其它液體的高吸程用泵，液體的溫度不超過80℃。

1.1A.B.C型立式多級筒袋式冷凝泵數據參數：
流量范圍：Q 120~2400m3/s
揚程范圍：H 42~346m

1.2立式多級筒袋式冷凝泵型號說明：
B640(Ⅰ、Ⅱ、Ⅲ)-5
B-初段雙吸螺旋形(第二段為單吸)導葉式離心冷凝泵
640-泵導葉名義直徑mm;
I-泵軸向密封采用機械密封;
Ⅱ-泵本體承受軸向推力;
Ⅲ-泵本體承受軸向推力、泵軸向密封采用機械密封;
5-泵的級數

1.3A.B.C型立式多級筒袋式冷凝泵結構型式：
立式凝結水泵為立式外簡形，有三種結構形式;
(1) A型-初段雙吸導葉式多級離心冷凝泵
(2) B型-初段雙吸螺旋形導葉式多級離心冷凝泵
(3) C型-初段雙吸螺旋形斜流式多級冷凝泵

A.B.C型立式多級筒袋式冷凝泵機組安裝形式為直聯安裝，軸向力由電動機承受，也可由泵本體承受。泵軸向密封為填料密封，也可以采用機械密封。

1.4A.B.C型立式多級筒袋式冷凝泵旋轉方向：
從電動機往泵看，泵逆時針方向旋轉

1.5A.B.C型立式多級筒袋式冷凝泵材質：　　
外簡體：Q235-A/不銹鋼
葉輪：不銹鋼。
密封環：ZG2Cr13。
軸：45鋼
殼體：QT450-10

1.6A.B.C型立式多級筒袋式冷凝泵成套范圍：
成套供應泵，立式電動機。

2、A.B.C型立式多級筒袋式冷凝泵結構說明（見結構圖）

2.1 A.B.C型立式多級筒袋式冷凝泵整體結構

    水泵為立式雙層殼體結構，單基礎安裝。葉輪為閉式并同向排列，首級葉輪為雙吸型式。水泵吸入口位于基礎之下，出口在基礎之上,二者可呈90°、180°等角度布置。可整體抽出內殼體部分進行維護和檢修。

    泵的軸向推力和轉子重量由水泵本體承受，泵與電機采用彈性聯軸器聯接。

    從電機端看泵為逆時針方向旋轉。

2.2 A.B.C型立式多級筒袋式冷凝泵結構組成

2.2.1A.B.C型立式多級筒袋式冷凝泵外筒體

    外筒體是由優質碳素鋼板或不銹鋼板焊接成的圓形筒體部分，其上設有吸水口。外筒體為泵的外層壓力腔，可將液體穩定地引入吸入喇叭口。常溫泵工作時腔內處于真空狀態，高溫泵工作時腔內處于正壓狀態。

2.1.2A.B.C型立式多級筒袋式冷凝泵泵轉子

    泵轉子是水泵的核心工作部分，由葉輪、泵軸、鍵、軸套、擋套等零件組成，首級葉輪為雙吸，以提高水泵的抗汽蝕性能。

    葉輪：葉輪通過高速旋轉將原動機的機械能轉換為水的能量。

    泵軸：主要傳遞扭矩，通過彈性聯軸器與電機聯接。

    泵軸與葉輪通過鍵和分半擋圈聯接，鍵傳遞扭矩，分半擋圈(或擋套）進行軸向定位。

2.1.3A.B.C型立式多級筒袋式冷凝泵導葉體或導葉

    導葉體或導葉的作用是將液體的動能轉化為壓能并以最小的損失將流出葉輪的液體導向下一級葉輪或出水段。導葉體間的聯接是通過止口定位、螺栓緊固。導軸承和密封環裝在該零件內。導葉則通過銷釘定位于中段內。

2.1.4A.B.C型立式多級筒袋式冷凝泵出水彎管和軸承座

    出水彎管由直管段、橫管段、支撐板等焊接而成，上主軸從該部分中心穿過。從末級導葉體或出水段流出的液體經過該部分后水平進入泵外壓力管道。出水彎管上設有脫氣口，以便將外筒體內的氣體排至凝汽器內或泵本體外。軸承座安裝于出水彎管上，其上部安裝電機座。

2.1.5平衡鼓與平衡鼓套

    平衡鼓起平衡軸向力的作用，能平衡大部分的軸向力，可大大提高軸承的使用壽命。平衡鼓必須與平衡管配套使用。

2.1.6A.B.C型立式多級筒袋式冷凝泵導軸承

    導軸承起徑向支承泵軸的作用，由銅合金或賽龍、天龍制成，潤滑液為泵自身輸送液。

2.1.7A.B.C型立式多級筒袋式冷凝泵導軸承體

導軸承體用于安裝導軸承。

2.1.8A.B.C型立式多級筒袋式冷凝泵填料密封部件或機械密封部件

    水泵如采用填料密封，填料裝在填料函體內，需外接密封水。如采用機械密封，為了裝配方便，一般采用集裝式結構，需外接沖洗水。密封水或沖洗水的具體要求見隨機合裝圖。

    填料函體或機封函體上設有冷卻腔，當輸送介質溫度大于80\U+2103時需外接冷卻水。具體要求見隨機合裝圖。

2.1.9A.B.C型立式多級筒袋式冷凝泵聯軸器部件

    有兩根泵軸時兩軸之間采用套筒聯軸器聯接，轉子與電機之間采用彈性聯軸器聯接。

3、A.B.C型立式多級筒袋式冷凝泵的裝配與拆卸

泵出廠時隨機帶有裝配圖、合裝圖等資料，拆卸或裝配時應仔細閱讀隨機資料。

3.1 拆卸

3.1.1拆卸小配管

    在拆卸泵本體前，先要拆卸小配管：

   （1）需拆卸的小配管有平衡管、脫氣管、冷卻室管、軸封水密封水管或機封沖洗水管、推力軸承部件中的油管；

    （2）拆卸配管時，在各配管的聯接處做好標記，以利于裝配；

    （3）配管拆除后，為防止異物進入，應當用塑料布等封好管口；

    （4）拆下的緊固件應當妥善保管，以防丟失。

3.1.2拆卸聯軸器柱銷

    拆下彈性聯軸器部件內的柱銷、螺母、墊圈等。

3.1.3拆除電機及電機座

    （1）確認電源關閉，拆下電源電纜；

    （2) 拆除電機與電機座的聯接螺柱、螺母、墊圈；

    （3）吊起電機，移至臨時存放地點；

    （4）電機存放處應設置支撐架，保證電機聯軸器下端面不接觸地面，電機也不致于傾倒；

    （5）拆除電機座。

3.1.4拆卸泵聯軸器

    （1）拔出泵聯軸器；

    （2）聯軸器軸孔涂刷防銹油。

3.1.5拆卸推力軸承部件

    （1）旋出鎖緊螺母內的沉頭螺釘后，拆除鎖緊螺母；

    （2）拆除軸承壓蓋及安裝于其內孔中的油封圈；

    （3）拆除冷卻室蓋；

    （4）放出軸承體內腔中的潤滑油后，從下方拆除防油桶；

    （5）拆除深溝球軸承、傳動套、推力調心滾子軸承；

    （6）拆除軸承體。

3.1.6拆卸軸封部件

    （1）拆除軸承座；

    （2）拆除填料壓蓋、填料及填料環（軸封為填料密封時）；

    （3）拆除集裝式機械密封（軸封為機械密封時）；

    （4）拆除填料函體或機封函體；

    （5）拆除冷卻室蓋；

    （6）拆除填料（機封）函體內的導軸承及起防轉作用的鍵。

3.1.7拆卸平衡鼓等

    （1）拆除上軸套；

    （2）拆除分半擋圈及平衡鼓；

    （3）拆除平衡鼓套。

3.1.8泵本體的拆卸

    （1）拆除出水彎管與外筒體的聯接螺母；

    （2）從外筒體內吊出泵本體(由于外筒體下方設有對泵本體起定位作用的定位螺釘，起吊泵本體時務必垂直、輕緩起吊）；

    （3）外筒體開口部位需設置井蓋，以防人或異物掉入井筒內。

3.1.9泵本體的擺放

    泵本體吊出后運至拆卸場地，進行臥式拆卸。

3.1.10出水彎管和揚水管的拆卸

    （1）拆去出水彎管和導軸承體、上揚水管的聯接螺栓，將出水彎管水平吊出；

    （2）水平吊出導軸承體和揚水管；

    （3）拆除安裝于導軸承體內的導軸承和防轉鍵；

    （4）為防止泵軸彎曲，露出泵本體外的軸需用方木支撐。

3.1.11拆卸套筒聯軸器部件

    （1）拆除止推卡環和套筒聯軸器本體的聯接螺栓，卸去止推卡環；

    （2）使套筒聯軸器本體沿上主軸向外移動直至套筒聯軸器本體內的聯接卡環完全露出，然后卸去聯接卡環；

    （3）從上主軸上卸下套筒聯軸器本體。

3.1.12卸去下?lián)P水管（如有的話）

    水平吊出下方的導軸承體和下?lián)P水管，拆除導軸承體內的導軸承、擋圈和防轉鍵。

3.1.13內殼體與轉子部件的拆卸

    （1）拆下穿杠聯接螺母，卸下穿杠（對于A、B類泵）；

    （2）卸去吸入喇叭口上的聯接螺柱，拆除吸入喇叭口及其內孔中的導軸承、擋圈和防轉鍵，卸下密封環；

    （3）旋下軸端小圓螺母，卸去下軸套和首級葉輪（雙吸型式）；

    （4）拆去首級導葉（對于A類泵）

    （5）對于A、B類泵，卸去蓋板，拆下葉輪、導葉、擋套、中段。對于C類泵，則從另一端拆除末級導葉體、中間軸套、分半擋圈、葉輪；

    （6）對于A、B類泵，拆下末級導葉、出水段；對于C類泵，則拆除導葉體、中間軸套、分半擋圈、葉輪；

    （7）上述拆下的零件應放置在平板上，不要損壞或遺失。

3.2A.B.C型立式多級筒袋式冷凝泵裝配

    裝配順序與拆卸順序相反，但需注意以下幾個要點：

3.2.1整體

    （1）O形密封圈、密封墊片，應按隨機裝配圖的要求確定裝配部位、數量、規格、材質，并注意密封件表面不得有劃傷，安裝中更不要遺漏；

    （2）各動配合部位、鍵表面、螺栓的螺紋部位應涂潤滑劑（如二硫化鉬等）；

    （3）注意鍵及其它細小零件的脫落；

    （4）裝配時防止異物進入泵內，特別是工具等應隨時注意清點；

    （5）軸套上的定位螺釘，應在軸套完全安裝到位后方可擰入然后沖鉚或點焊；

    （6）外筒體上的4個定位螺釘已焊牢在外筒體上，不可拆卸。

3.2.2泵基礎面水平度的確認

    外筒體吊入泵坑前，務必確認安裝基礎面的水平度符合要求。

3.2.3填料的裝入（對于填料密封）

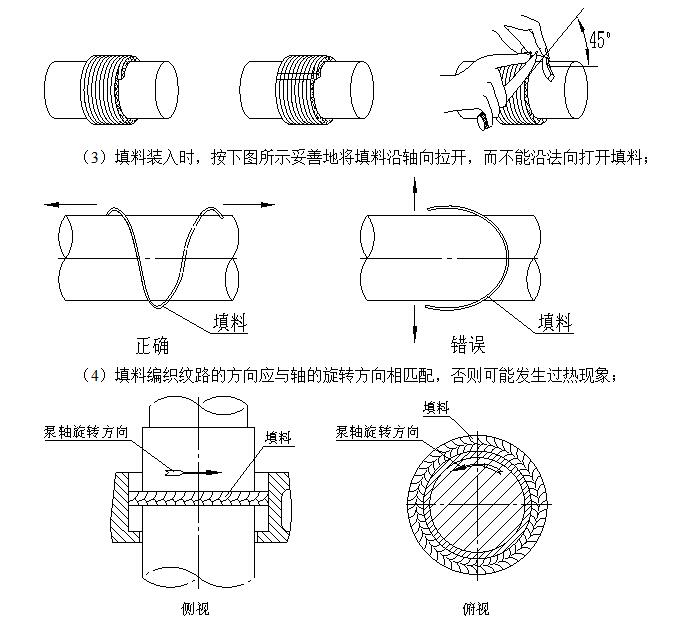

    （1）檢查新填料的尺寸是否準確，同時測量填料腔相應的尺寸是否與填料相符。更換填料時切記不能根據拆下的舊填料去求取填料的尺寸；

    （2）切取填料時，先將填料小心地纏繞在與上軸套外徑尺寸相同的圓棒（管）上。為了保證能準確地切開填料，可以在填料表面輕輕地劃兩條平行線，然后將填料切斷；

    （5）填料裝填完畢，擰上螺母調整填料壓蓋，使泄漏水呈連續外泄狀態。

3.2.4  O形密封圈的安裝

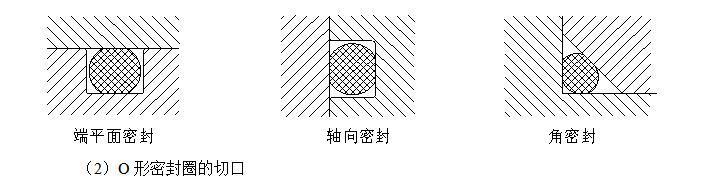

    （1）O形密封圈的安裝形式：冷凝泵系列中的\U+25CB形密封圈屬于固定式密封，主要密封形式有以下幾種：

 當O形密封圈由橡膠條粘結而成時，應注意以下幾點：

    a.橡膠條下料長度要按實際安裝部位量得;

    b.切口應與橡膠條軸線呈45°

    c.橡膠條表面如有毛刺，應小心地修去。

4、A.B.C型立式多級筒袋式冷凝泵的安裝

    安裝質量是否良好，會對水泵的運行產生重大影響，務必認真、仔細。

4.1泵的基礎

    （1）泵的基礎應牢靠、堅固；

    （2）外筒體與基礎之間采用斜墊鐵（用戶自備）調整高度，使外筒體的上平面處于水平面上，并用水平儀檢查水平度，水平度允差0.05mm/1000mm；

    （3）外筒體定位后，從底板下方向地腳螺栓孔內灌注水泥砂漿，待水泥砂漿干固后方可擰緊地腳螺栓螺母；

    （4）水泥砂漿一定要完全填滿底板下方的空腔。

4.2管路聯接

    聯接管路和閥門時，若聯接螺栓擰緊力過大或擰緊不均勻，附加力矩將使水泵本體發生變形并造成內部不良接觸，直接影響水泵的正常運行。因此在閥門、管路安裝完畢后，應再次校正機組水平度。

4.3管路內不能殘存異物

    在安裝過程中，切忌異物掉入泵內，否則易損壞水泵。

4.4吸入管路的安裝

    吸入管路應盡可能短，管路拐彎處應遠離水泵入口法蘭。聯接吸入管路和泵入口法蘭時必須保證結合面完全密封，防止空氣進入泵內。

4.5電機的安裝

    （1）在泵軸和電機軸上分別裝上泵聯軸器和電機聯軸器，將電機吊裝在電機座上。

    （2）檢查兩聯軸器的對中:將百分表座固定在泵聯軸器上檢查電機聯軸器的跳動，其允差為0.08mm。檢查兩聯軸器端面間隙差（端面間隙值見下表），其允差為0.10mm。如果上述測定值超差，可調整電機座上的四個調整座內的調整螺栓、在電機聯接法蘭和電機座之間墊薄銅片使跳動值符合要求。

    （3）聯軸器對中性合格后將聯接柱銷裝好，然后用螺栓或螺柱將電機緊固。

4.6轉子提升高度

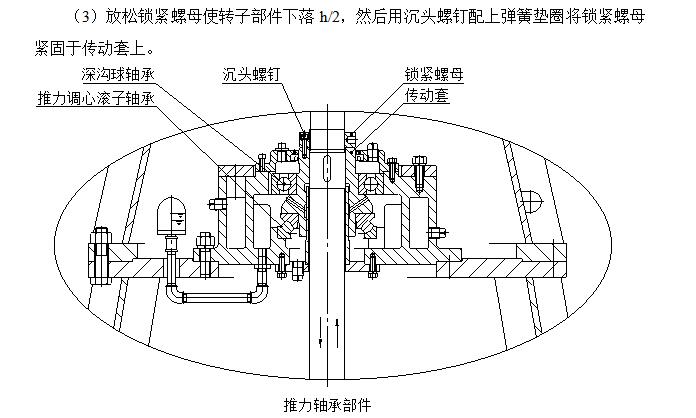

    水泵的殘余軸向推力由泵上部的推力軸承部件內的推力調心滾子軸承承受。轉子提升高度用調節該部件內的鎖緊螺母實現。

    （1）松開鎖緊螺母，使轉子部件慢慢自由下落直至其不再下落為止；

    （2）慢慢擰緊鎖緊螺母，使轉子上升至不能再上升為止。測量轉子的上升總高度h（一般約10mm）；

五、A.B.C型立式多級筒袋式冷凝泵起動、運行與停車

5.1起動前的檢查準備

    （1）清理現場，檢查地腳螺栓是否松動；

    （2）泵入口閥門是否全開；

    （3）泵內是否充滿了液體；

    （4）打開凝汽器上的排氣閥，完全排去泵內氣體；

    （5）泵的出口閥門是否關閉；

    （6）電機轉向是否符合要求；

    （7）聯軸器柱銷是否松動；

    （8）軸承冷卻水、軸封冷卻水是否開啟，填料密封水或機封沖洗水管路是否通暢；

    （9）電機和其它電器、儀表是否正常；

    （10）轉動泵的轉子，應能輕重均勻地轉動，無卡死或單邊現象。

5.2 A.B.C型立式多級筒袋式冷凝泵起動

    （1）關閉出口閘閥和壓力表旋塞；

    （2）起動電機；

    （3）當電機轉速達到額定值后，打開壓力表旋塞，并逐漸開啟出口閘閥，調節出口壓力到所需要的工況。在出口閘閥關閉的情況下，水泵連續運轉的時間不得超過2分鐘；

    （4）當泵的軸封為填料密封時，需均勻擰緊填料壓蓋上的壓緊螺母，使液體呈連續外泄狀態，并且注意填料腔處的溫升。

5.3 A.B.C型立式多級筒袋式冷凝泵運行

    （1）滾動軸承溫度不得超過環境溫度35℃+2103，最高溫度不超過75℃+2103；

    （2）在起動和運行過程中，必須注意觀察儀表讀數，軸承溫度、填料泄漏水和溫度、泵組的振動和噪聲等是否正常，如果出現異常狀況，應立即處理；

    （3）經常檢查冷卻水、密封水（沖洗水）是否通暢，運行過程中不允許斷水；

    （4）注意電機軸承溫度；

    （5）保持推力軸承部件潤滑油位在正常位置上，不宜過高或過低，否則應放油或加油。一般情況下，首次運轉8小時后應更換新油；

   （6）不允許在低于30%設計流量的情況下連續運行，如必須在該條件下連續運行，則應在泵出口處加裝旁通管，將多余流量接入泵進口。不允許在高于120%設計流量的情況下連續運行，以免發生汽蝕和電機超功率；

    （7）嚴禁提高水泵額定轉速。

5.4 A.B.C型立式多級筒袋式冷凝泵停車

    （1）關閉壓力表旋塞；

    （2）逐漸關閉出口閥；

    （3）切斷電源；

    （4）待水泵完全停止轉動后，關閉冷卻水及小配管上的閥門；

    （5）如泵長期停止使用，應將泵拆卸、清洗、上油，包裝保管。

六、A.B.C型立式多級筒袋式冷凝泵維護和維修

6.1運行日記和管理檔案

    （1）運行日記

    如實記錄泵運行情況，并以此作為制訂泵運行計劃的基礎。

    運行日記至少應包括以下內容：檢測時間、開（停）機時間、壓力表讀數、電流、電壓、頻率、轉速、振動、噪聲、環境溫度、軸承溫度、軸封泄漏、入口壓力（真空度）等數據。

    （2）管理檔案

    管理檔案應把水泵及配套原動機的出廠時間、制造廠家、主要性能參數、檢修情況等等錄在冊。

6.2 A.B.C型立式多級筒袋式冷凝泵維護

    正確的維護作業對泵能否在最佳狀態下運行、充分發揮其作用、提高泵的使用壽命、避免事故發生等具有重大意義。經常仔細地進行檢查和維護是避免使用過度、防患于未然的重要手段之一。

    （1）日常維護檢查項目：

    a.泵停機后，需關閉壓力表旋塞；

    b.檢查冷卻水、密封水供水系統、配管線路及泵有無漏水現象(填料泄漏除外)；

    c.檢查各種儀表；

    d.定期測定泵組振動值，經常注意噪聲是否正常；

    e.適時調整填料密封的泄漏量；

    f.保持機組的清潔；

    g.作好運行記錄。

    （2）每月一次的檢查項目

    a.檢查調整泵和電機，保證其同心度；

    b.檢查潤滑油、冷卻水、密封水情況；

    c.測量泵組的振動和噪聲；

    d.對長期不用的泵（如備用泵），起動一次進行跑合，時間不少于5分鐘；條件受限制的情況下，則采用手動盤車。

    （3）每年一次的檢查項目

    a.檢查轉動部分的磨損情況；

    b.檢查葉輪與密封環的間隙；

    c.檢查葉輪、導葉、導葉體及其它具有流道性質的零件的汽蝕、沖蝕狀況；

    d.檢查軸承、上軸套的磨損情況。

6.3 A.B.C型立式多級筒袋式冷凝泵維修

    泵在必要時（振動或噪聲異常、軸承溫度過高、流量揚程明顯下降等）應進行拆卸維修。對于連續運行的泵，每年應進行一次定期檢修。

    （1）進行維修工作時，應詳細記錄維修經歷，供下次維修時參考；

    （2）事先準備好備件。購買備件時，應寫明備件名稱、材質、數量，同時應寫明泵型號、名稱、出廠日期、出廠編號等；

    （3）按裝配順序的反向進行拆卸，拆卸后需將零件上的銹斑除去并重新加以涂裝；

    （4）檢查葉輪與密封環的間隙。更換標準見下表（參考）：

    （5）檢查導軸承與軸套的間隙。更換標準見下表（參考）：

    （6）檢查軸套的磨損情況，直徑方向磨損1～2mm的情況下應當更換；

    （7）檢查葉輪、導葉體等零件的磨損情況；

    （8）更換密封件（填料、\U+25CB形圈、橡膠墊等）；

    （9）按裝配順序進行裝配。裝配后轉動泵的轉子，應當輕松勻調。

七、A.B.C型立式多級筒袋式冷凝泵故障、原因及解決辦法
